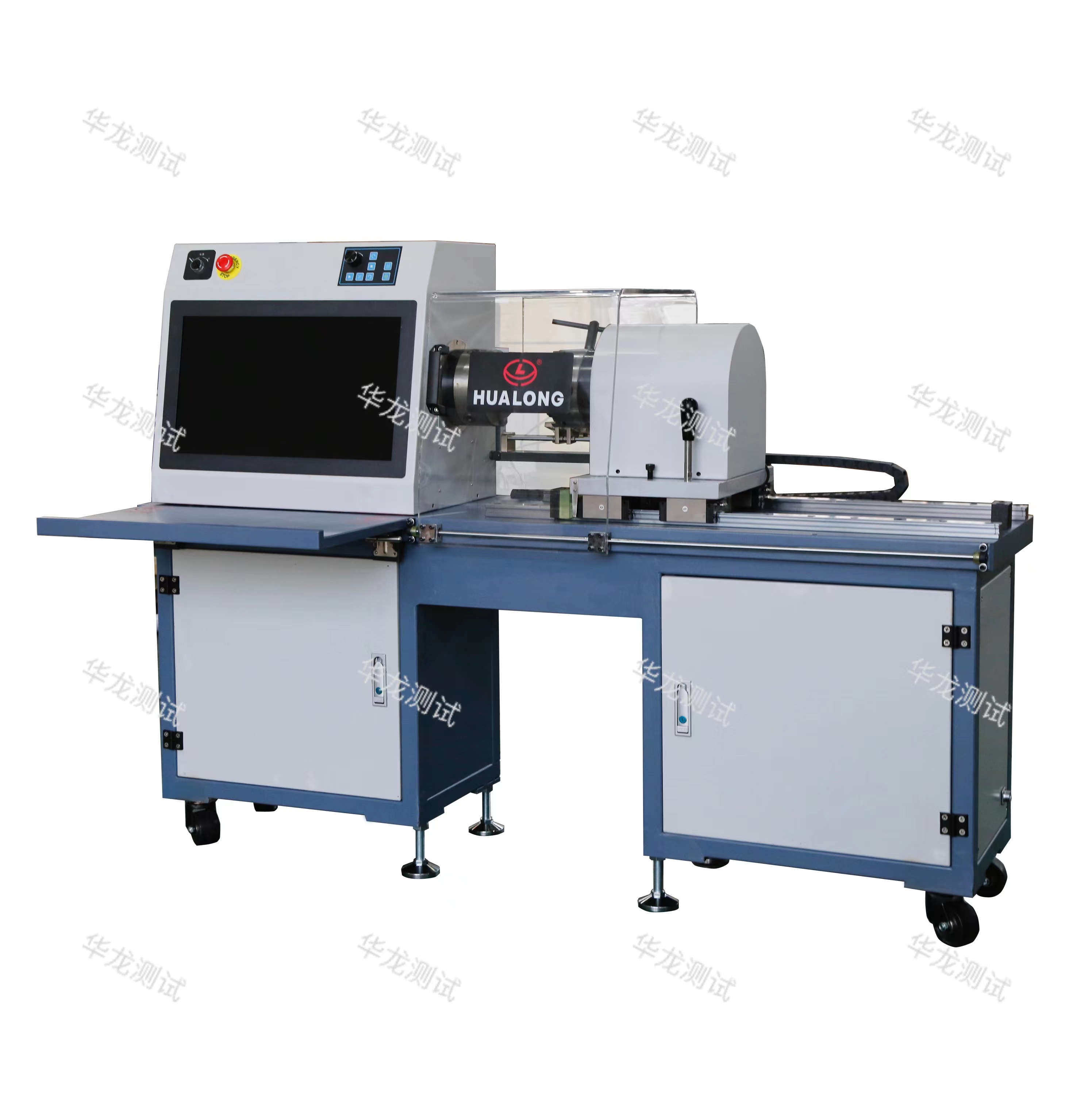

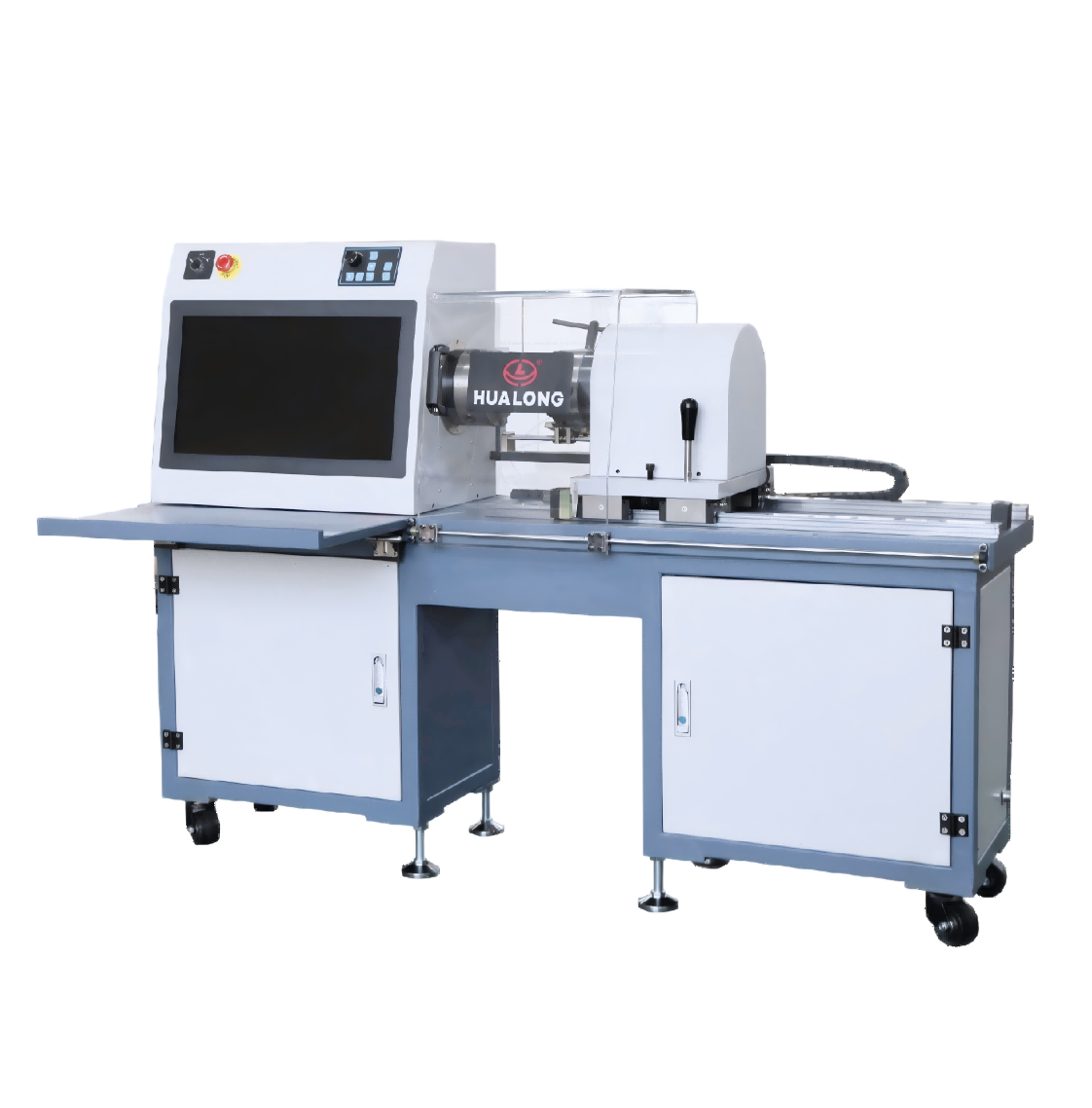

WNJ-200/500/1000/2000/3000
WNJ係列微機控製扭轉試驗機采用一體式主機,具有結構緊湊、占地小、搬運移動方便的特點,軟件配置向導式軟件,操作簡答易上手,是高等院校、檢測機構理想的儀器設備。
功能總述:
91视频免费播放WNJ係列微機控製電子扭轉試驗機是我司自主研製開發的全新一代扭轉試驗機。本機適用於金屬材料、非金屬材料、複合材料的扭轉性能測試試驗。選用低背隙精密行星減速機和進口伺服電機,具有結構緊湊、噪音低、傳動效率高、速度範圍寬等特點。除可完全滿足常規的扭轉試驗功能外,還可實現扭轉殘餘應變試驗,特別適合院校的教學使用。
相關標準:
GB/T 10128《金屬室溫扭轉試驗方法》
JJG 269 《扭轉試驗機檢定規程》
技術指標:
|
最大扭矩 |
200 Nm |
500 Nm |
1000 Nm |
2000 Nm |
3000 Nm |
5000 Nm |
|
準確度等級 |
0.5級 |
|
|
|
|
|
|
扭矩測量範圍 |
1%-100%FS |
|
|
|
|
|
|
扭矩示值相對誤差 |
±0.5% |
|
|
|
|
|
|
扭矩分辨力 |
1/500000FS |
|
|
|
|
|
|
扭轉角測量範圍 |
0-10000° |
|
|
|
|
|
|
扭轉角示值相對誤差 |
±1% |
|
|
|
|
|
|
扭轉計扭角分辨率 |
0.001° |
|
|
|
|
|
|
扭轉速度 |
0.01-5400°/min |
0.01-1800°/min |
0.01-1080°/min |
6-720°/min |
||
|
扭轉速度相對誤差 |
±1% |
|
|
|
|
|
|
夾頭間最大距離 |
300mm |
600 mm |
|
|
|
|
|
夾持試樣尺寸 |
Φ8-Φ18mm |
Φ10-Φ20mm |
Φ8-Φ24mm |
Φ10-Φ28mm |
||
|
電源 |
AC 220V±10%;50Hz,0.85kW |
AC 220V±10%;50Hz,1.3kW |
AC 220V±10%;50Hz,2kW |
|||
